科技的進步正在惠及各行各業，其中也包括醫療行業。醫療設備逐漸變得更小，但功能更強大，同時滿足行業的需求。技術的創新和進步正在幫助設計和制造緊湊而復雜的醫療設備。醫療行業關系到眾生的生命，本質上必須涉及精度和質量。這取決于作為這些設備基礎的陶瓷PCB基板。

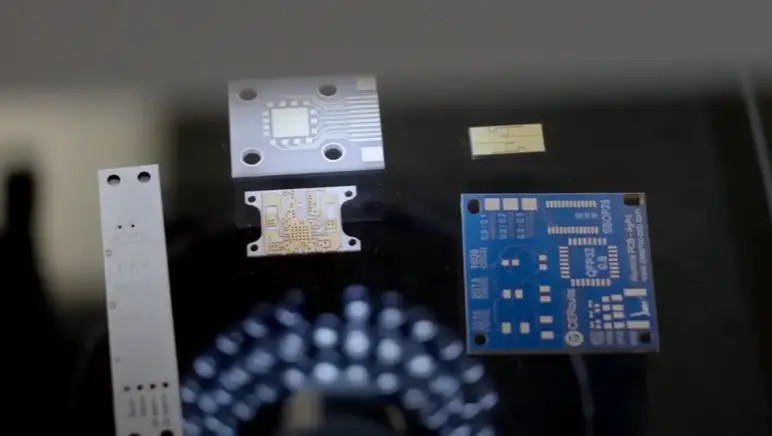

醫療器械用 PCB

設計醫療設備所需的陶瓷PCB基板構成了設備的主干。它必須滿足設備儀表需求的設計要求。設計人員在設計醫療設備 PCB 時必須注意精度和可靠性。這是因?yàn)獒t(yī)療設備至關重要，可以挽救生命。

從功能上講，PCB 集成了構成醫療設備的電子元件。電路板固定電子元件，使設備緊湊且對人類安全。與任何其他電子設備一樣，醫療設備的 PCB 可能包含多種組件，包括有源和無源電子組件。除了提供機械支撐之外，電路板還為電路板所容納的組件提供必要的電氣互連。

板上的電鍍銅導體提供電氣互連。如果電路板是多層的，這些導體也存在于內層中，穿過過孔或孔與其他層上的銅導體互連。大多數醫療設備 PCB 都是高端的且具有高性能。

醫療設備 PCB 設計注意事項

由于醫療設備可以挽救生命，因此它們非常脆弱，需要在設計、制造和組裝過程中強調精度和質量。例如，設計考慮因素必須包括：

安全

這是一個重要因素，因?yàn)獒t(yī)療設備必須安全使用。PCB 必須經過精心設計，以防止對患者造成任何電擊。設計者在設計PCB時必須注意安全因素。

準確度、精密度和重復性

由于人類的生命依賴于它們，因此醫療設備的 PCB 的功能必須準確、精確且可重復。設計者在設計PCB時也必須注意這些因素。

可靠性

醫療設備的可靠性非常重要，尤其是在監測患者時。由于器件的可靠性取決于其內部的PCB，因此設計人員在設計時必須盡一切努力最大限度地提高元件和PCB的可靠性。

低 EMI/EMC

由于醫療設備與人類相連，因此設備必須非常嚴格地滿足低EMI/EMC規范。這意味著設備內部的 PCB 也必須滿足這些規范。設計人員在設計醫療級 PCB 時必須充分關注 EMI/EMC。

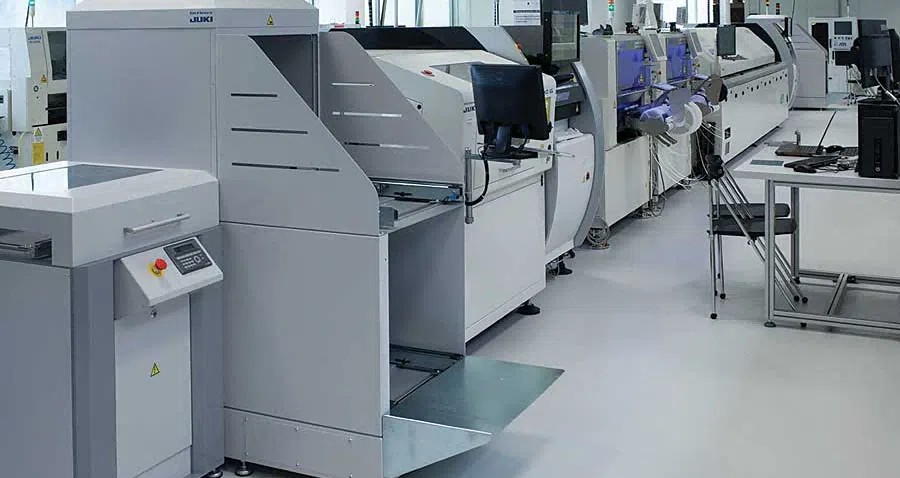

醫療器械 PCB 的 SMT

電子行業使用的元件主要有兩種類型：長引線或通孔技術 (THT) 元件，以及無引線或表面貼裝技術 (SMT) 元件。制造商更喜歡用于醫療設備的 SMT 元件，因?yàn)榕c THT 元件相比，這些元件更小、更便宜且更可靠。

SMT 元件中沒有引線，這意味著 PCB 不需要安裝孔。這提高了電路板的可靠性。此外， SMT 組件的組裝工藝提供了剛性錨固和焊接，這也提高了設備的性能和可靠性，即使面臨振動和持續運動也是如此。

由于 SMT 元件遠小于 THT 元件，因此電路板上的元件密度可以高得多。因此，整個PCB尺寸可以相對較小，從而使醫療設備的尺寸更加緊湊。

目前，PCB制造商更喜歡醫療設備的SMT元件。它們尺寸更小、性能更好、成本更低且易于組裝，因此非常受歡迎。此外，制造商可以使用自動化組裝方法，從而消除整個制造過程中的任何手動參與，從而提高質量和可靠性。

醫療設備 PCB 制造商

制造商必須滿足醫療器械中使用 PCB 的特定要求。醫療設備的 PCB 設計是一項復雜的活動，因?yàn)獒t(yī)療設備的故障可能會造成更大的傷害，甚至導致患者死亡。醫療設備 PCB 制造商必須遵守 FDA、IPC和 ISO 等國際標準和法規。通常，他們將設備分為 1 類、2 類和 3 類。

第1類醫療器械屬于低風險。它們包括靜脈輸液架、創可貼、便盆等，并受到最低級別的監管控制。

第2類醫療器械的風險水平高于第 1 類，但低于第 3 類。這些醫療器械包括注射器、血壓袖帶、電動輪椅、輸血裝置等，均受一般醫療器械和醫療器械的監管。以及特殊級別的監管控制。

第3類醫療器械對患者和用戶而言風險級別最高。這些設備通常是生命支持或維持生命的產品，并受到最高級別的監管控制。醫用 PCB 必須符合 3 類電子標準。

結論

制造醫用 PCB 是一個至關重要的過程。醫療設備的重要性使其如此重要。此外，由于這些設備可以挽救生命，因此在設計和制造過程中還需要認真關注。
