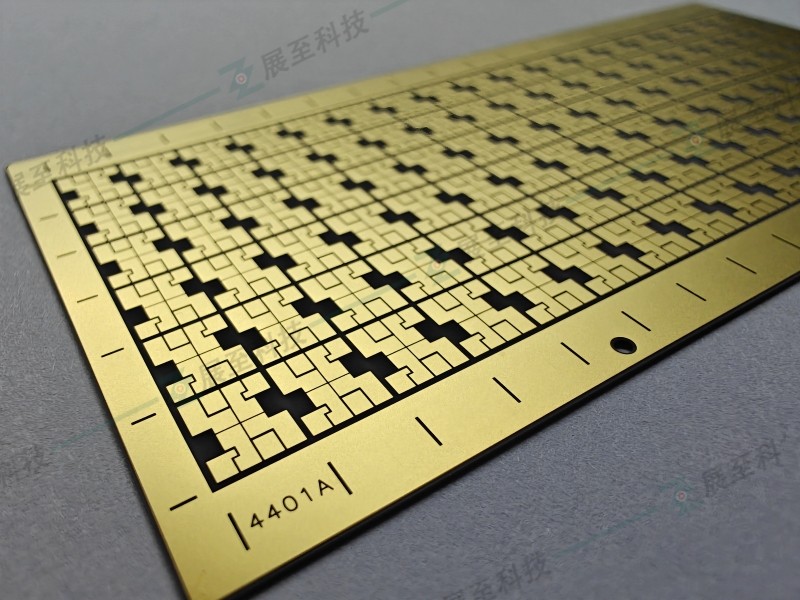

隨著電子產品不斷優化升級，其內部承載所有元器件的印刷電路板也在不斷改進。與傳統玻璃纖維或 FR-4 板以及其他由銅和鋁制成的金屬覆層板相比，陶瓷電路板的引入在性能和功能方面取得了顯著進步。

然而，正如所有事物一樣，采用陶瓷基板的電路板既有優點也有缺點，但是優點大大超過缺點。

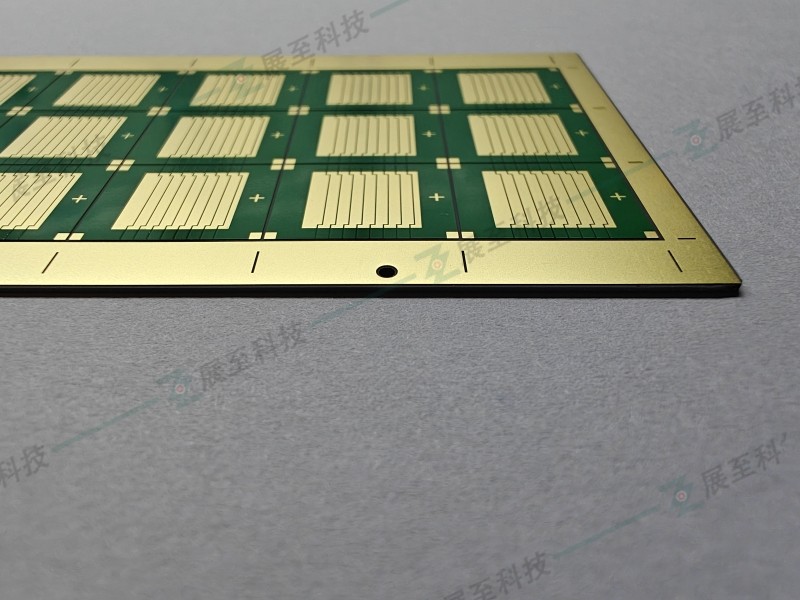

陶瓷 PCB 的優點

高穩定性

制造商通過將銅箔粘合在基材上來制造常規印刷電路板。基材材料可以是各種材料，如酚醛樹脂或FR-3、玻璃纖維或FR-4、PTFE、銅基、鋁基、復合陶瓷等。粘合材料通常是環氧樹脂或酚醛樹脂。

有多種因素可能導致 PCB 出現不同程度的翹曲。這些因素可能具有化學性質，包括熱應力、生產工藝不當以及與 PCB 生產相關的其他因素。覆銅板制造過程中，銅厚度和基板兩側的粘合不對稱也可能導致電路板翹曲。

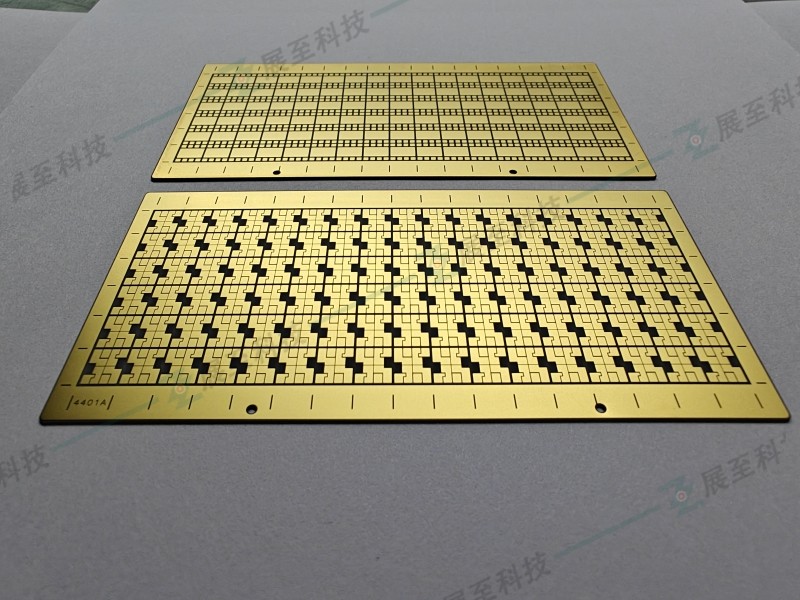

對于陶瓷 PCB，制造商使用磁控管或真空濺射技術將銅電路粘合到基材上。這會產生非常強的結合力，防止銅箔輕易剝落。因此，陶瓷板非常穩定和可靠。

更高的載流能力

與由玻璃環氧樹脂制成的常規印刷電路板相比，陶瓷板具有更高的導熱率。因此，陶瓷板可以有效地消除承載高電流的銅走線產生的熱量。例如，帶有 1 x 0.3 mm 銅軌、承載 100 A 電流的陶瓷板的溫升約為 17 °C。另一塊帶有 2 x 0.3 mm 銅軌的陶瓷板可承載相同的 100 A 電流，其溫升僅約為 5 °C。

高導熱性

與導熱系數在12-38 W/mK之間的氧化鋁和導熱系數在170-230 W/mK之間的氮化鋁相比，陶瓷基板的導熱系數可以達到約230 W/mK，具體取決于其材料組成及制備方法。

熱膨脹系數

由于其高結合強度，陶瓷基板的熱膨脹系數與銅的熱膨脹系數更加接近。

低熱阻

由于陶瓷基板具有高導熱率，因此它們將表現出低熱阻。例如，對于尺寸為 10 x 10 mm 的陶瓷基板，厚度為 0.63 mm 的熱阻為 0.31 K/W，厚度為 0.38 mm 的熱阻為 0.19 K/W，厚度為 0.25 mm顯示熱阻為 0.14 K/W。

低介電損耗

陶瓷基板在受到電磁場作用時表現出低介電損耗。具有高電導率的材料在充電時允許自由電子流動。然而，絕緣體表現出低電導率和低電子運動。許多工業應用需要絕緣體，例如陶瓷基板，它可以承受高電壓而沒有太多介電損耗。

低介電常數

即使在高濕度和高溫的情況下，陶瓷板也高度穩定。這是因為陶瓷基板具有低介電常數，允許電路板在極端環境條件下保持不變或不損壞。這意味著，使用陶瓷板的設備將表現出更高的可靠性、更好的質量，并增加安全性。

高介電強度

陶瓷基板在擊穿之前可以承受高電壓。這比普通印刷電路板材料所能承受的要高得多。此外，與其他材料相比，陶瓷基板可以更長時間地承受高電壓而不會損壞。這使得陶瓷基板成為更優越的絕緣材料。

高體積電阻率

這是衡量材料抵抗電流流動能力的指標。與常規 PCB 材料相比，陶瓷基板即使在高溫下也具有相當高的體積電阻率。這是一個非常重要的特性，因為它意味著 ESD 或靜電放電安全，可以保護安裝在板上的敏感組件免受 ESD 的影響。

高宇宙射線抵抗力

陶瓷PCB可以顯著抵抗宇宙射線輻射。這個功能對于在地球表面或附近工作的設備來說可能并不重要，但對于航空航天設備來說，這是一個非常重要的問題。這是因為在太空中，人們會更多地接觸更高水平的宇宙射線輻射。在宇宙輻射可能損壞普通 PCB 的情況下，陶瓷 PCB 提供了更好的選擇。

陶瓷 PCB 的缺點

成本高

雖然陶瓷板的成本比相同尺寸的普通板高，但陶瓷PCB的性價比要低得多。例如，由于陶瓷 PCB 的壽命遠高于普通電路板的壽命，因此陶瓷電路板的更換次數要少得多。

高度脆弱

陶瓷板易碎，與普通印刷電路板相比更易碎。因此，陶瓷板需要更好、更小心的處理。例如，在設備內部安裝時，操作員必須小心，不要對陶瓷板施加任何可能導致其扭曲的過度壓力。因此，大多數陶瓷板的外形尺寸都很小。

低可用性

供應合適類型陶瓷板的制造商并不多。這種低可用性增加了電路板的成本。

結論

陶瓷板憑借自身的優勢，在太陽能電池板組件、大功率電子模塊、高頻開關電源、汽車電子、固態繼電器、大功率LED照明產品、航空航天、軍工電子以及通信電子等領域越來越受歡迎。
